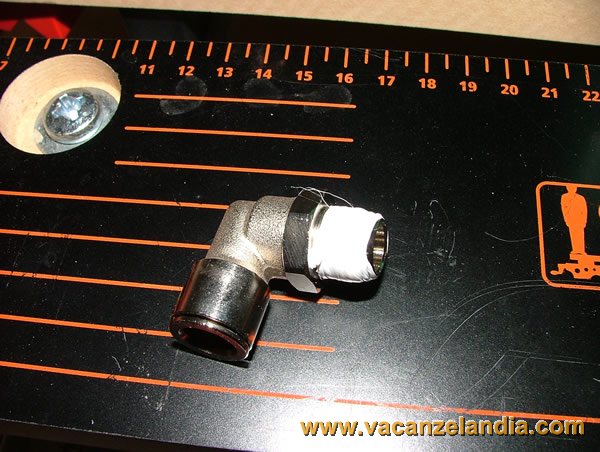

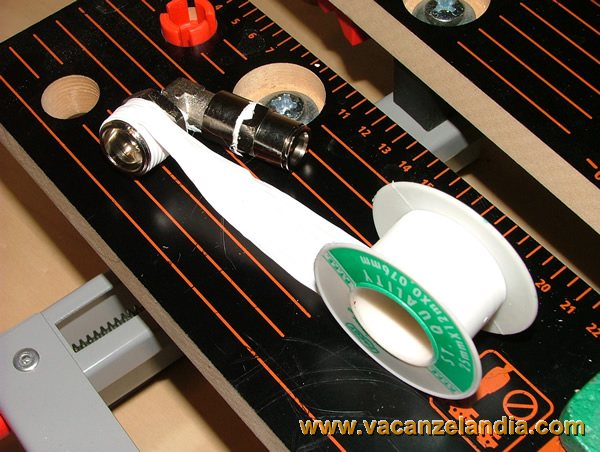

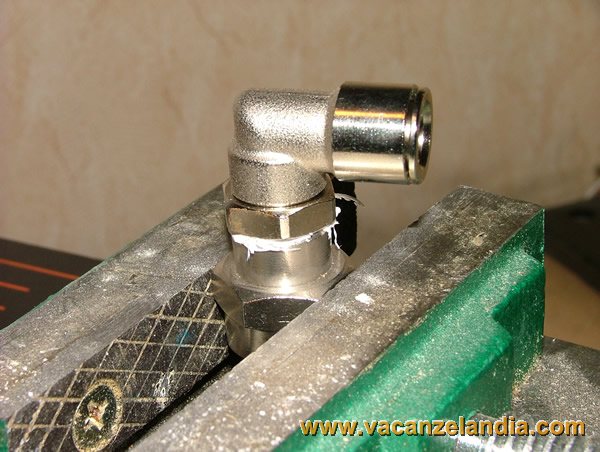

Preparazione della raccorderia.

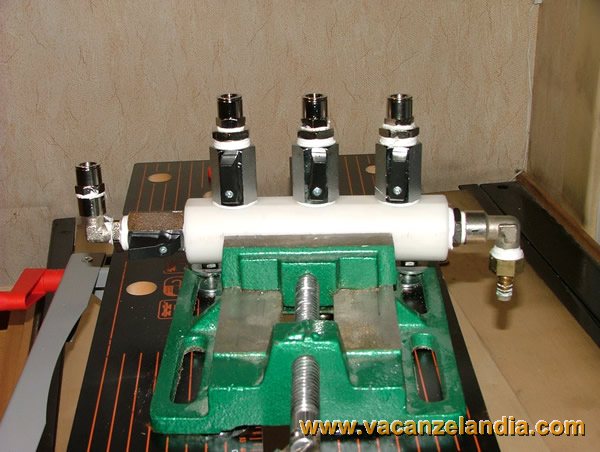

Preparazione del distributore per i tubi dell'acqua fredda.
Ogni uscita ha un rubinetto per poter avere la possibilità di isolare ciascun ramo.

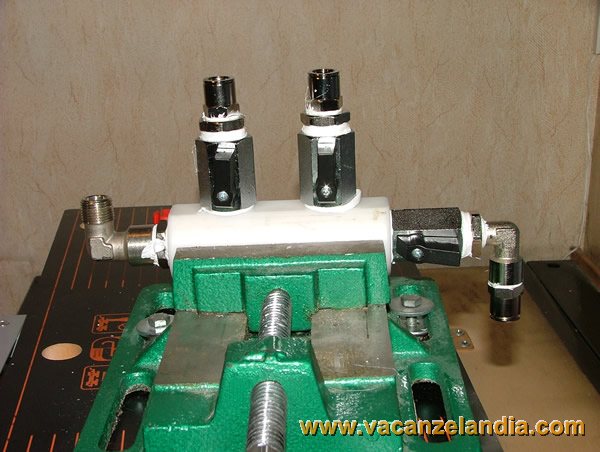

Preparazione del distributore per i tubi dell'acqua calda.
Ogni uscita ha un rubinetto per poter avere la possibilità di isolare ciascun ramo.

Smontaggio della copertura inferiore del vano doccia.

Preparazione della raccorderia per il miscelatore della doccia.

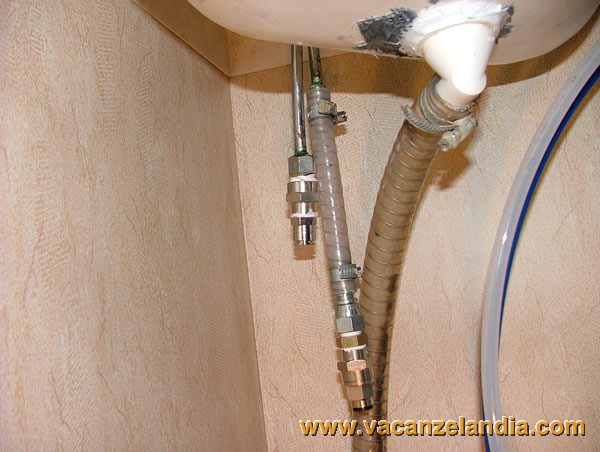

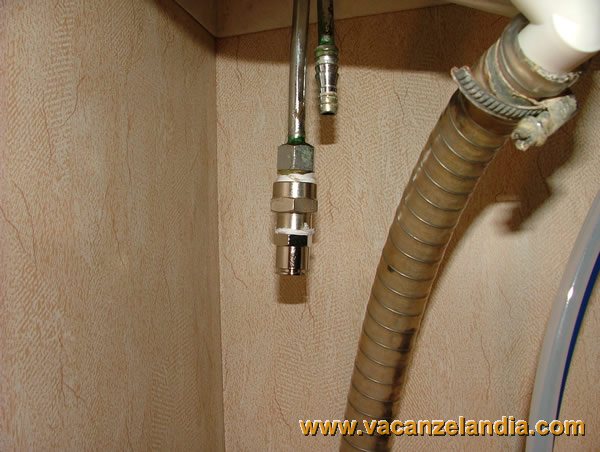

Preparazione della raccorderia per il miscelatore del lavandino della toilette.

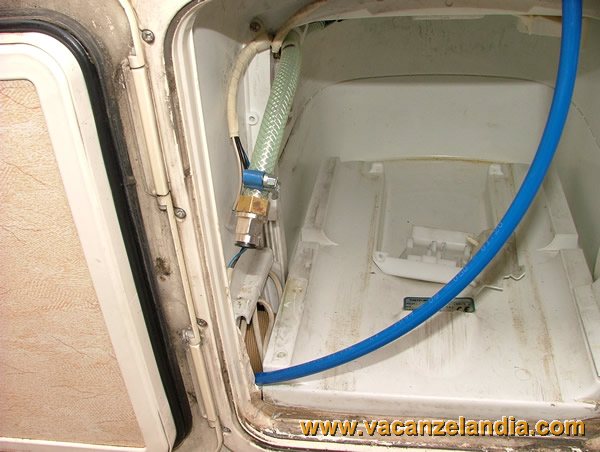

Preparazione della raccorderia per il WC Thetford.

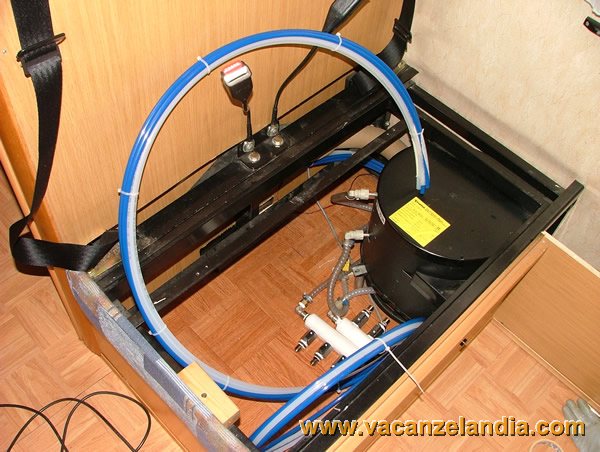

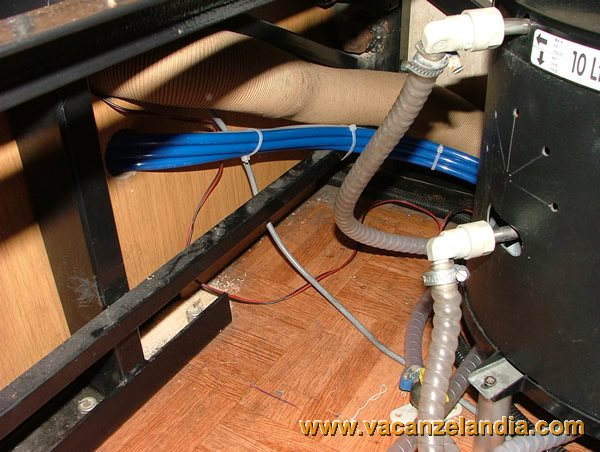

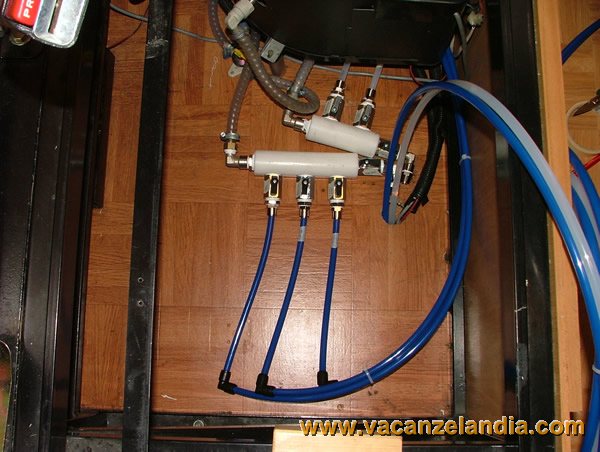

Collegamento dei tubi provenienti dalla toilette ai distributori.

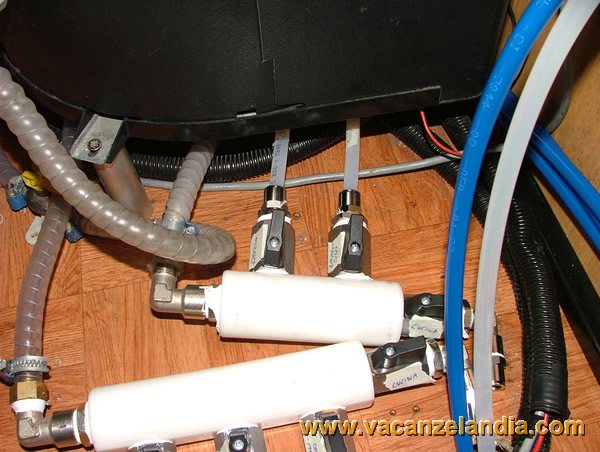

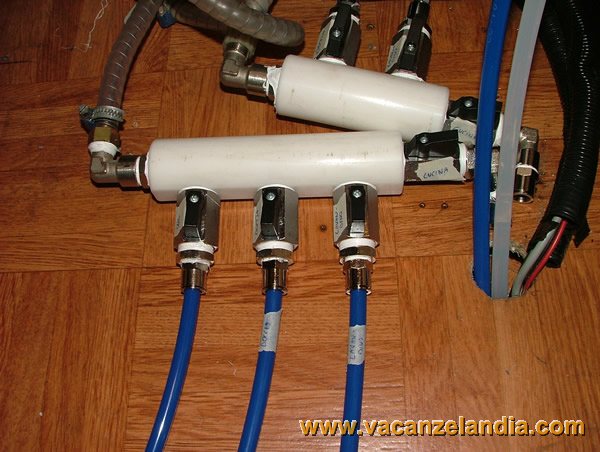

Dettaglio dei collegamenti.
N.B.: conviene etichettare sia il rubinetto che il rispettivo tubo per identificare l'utilizzatore a cui è collegato.

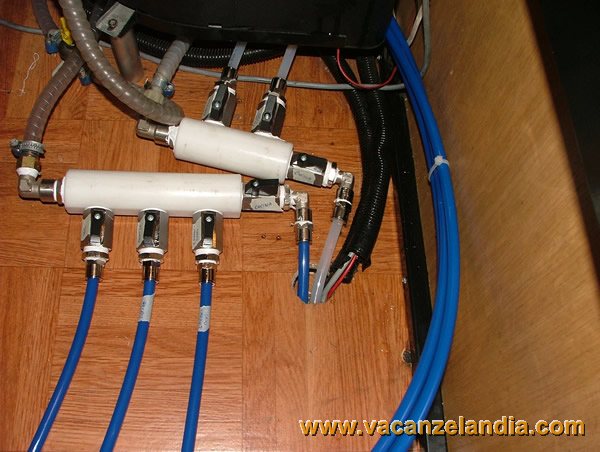

Collegamento dei tubi provenienti dalla lavello della cucina ai distributori.

Collegamento del tubo al WC Thetford.

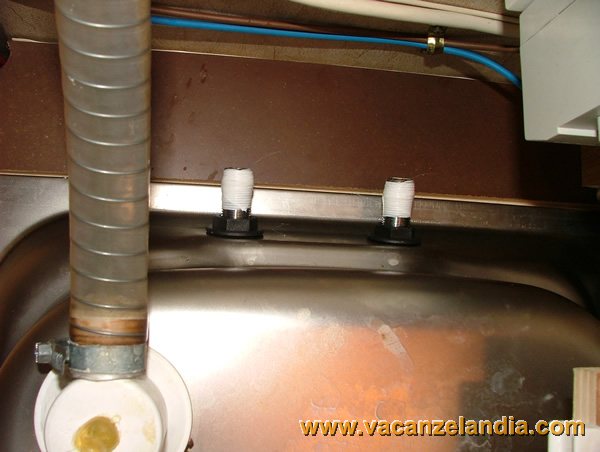

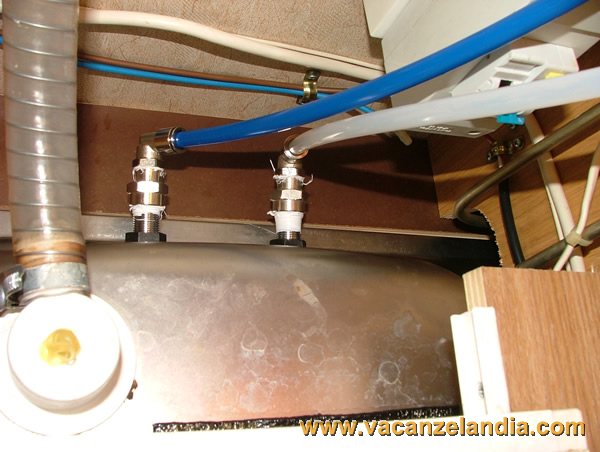

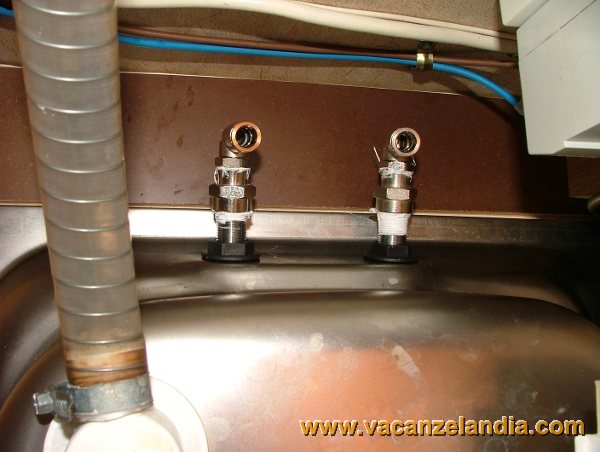

Collegamento dei tubi al miscelatore del lavello della cucina.
N.B.: fare attenzione a non invertire i tubi acqua calda-fredda.

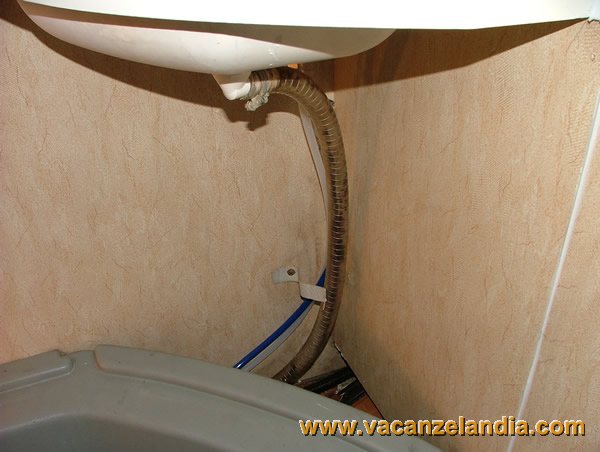

Collegamento dei tubi al miscelatore del lavandino della toilette.
N.B.: fare attenzione a non invertire i tubi acqua calda-fredda.

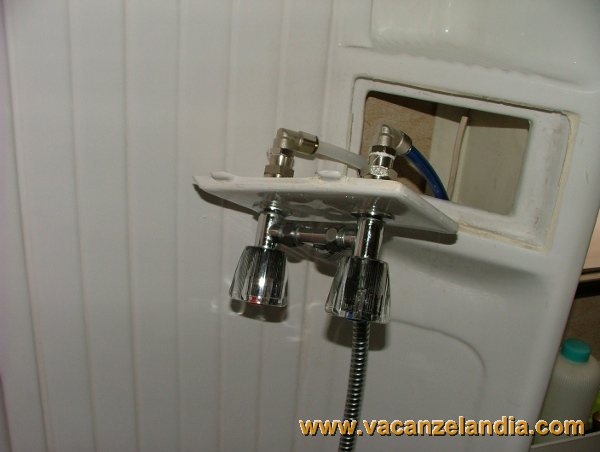

Collegamento dei tubi al miscelatore della doccia.
N.B.: fare attenzione a non invertire i tubi acqua calda-fredda.

Però, volevo cercare di uniformare la circuiteria completamente a raccordi rapidi e tubi rilsan, quindi dovevo modificare anche la parte di circuito che dal serbatoio arriva alla pompa e il proseguo dalla pompa al boiler e al distributore.
Ora, basterebbe collegare di nuovo il tubo al vaso d'espansione, che con il raccordo a “T” originale sdoppierebbe i due rami, uno per il boiler, già collegato al distributore, e l'altro direttamente al distributore.
Inoltre, approfittavo dei lavori in corso per ampliare la riserva idrica aggiungendo tre taniche da 10 Lt riempite dalla pompa del camper.
Dopo aver spurgato l'impianto e controllato che non vi siano perdite dai raccordi, si potrebbe chiudere e siliconare tutti i pannelli rimossi per accedere agli impianti.
