Rifacimento impianto idrico ed installazione serbatoi supplementari per le acque chiare

Tempo di esecuzione

Materiale

Utensili ed attrezzature

Per prima cosa, dovevo modificare il passaggio dei tubi che portano l'acqua in toilette.

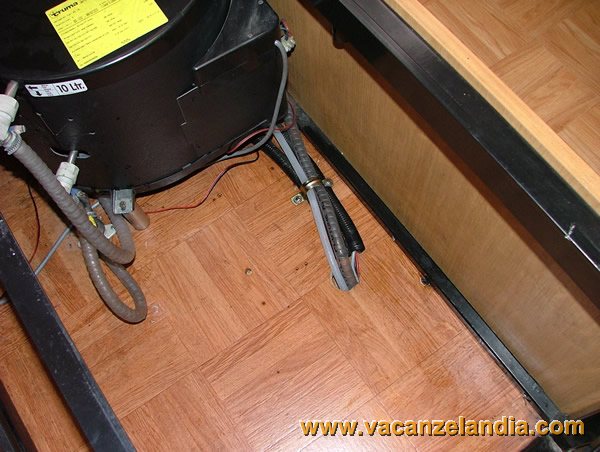

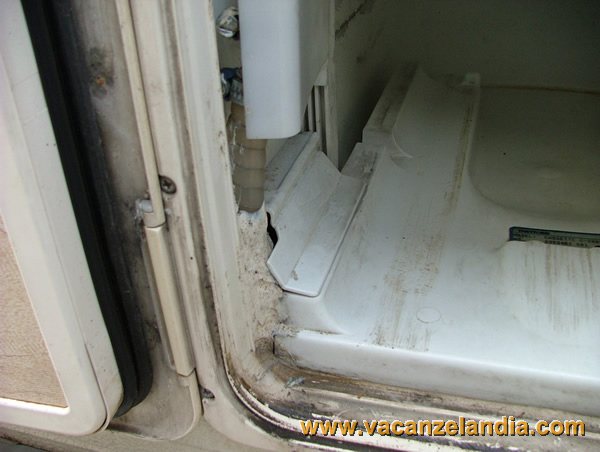

Le frecce rosse indicano il passaggio originale, dalla cassapanca del boiler, alla toilette, passando all'interno del pavimento sotto il gavone vano bombole.

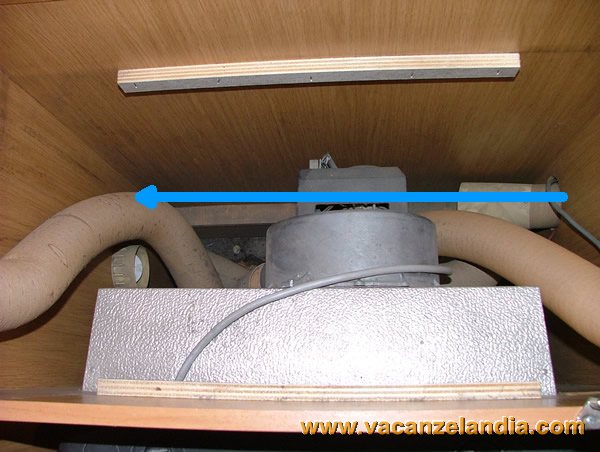

In inverno i tubi si congelavano, quindi dovevo spostare il passaggio attraverso il vano stufa, adiacente al gavone bombole (freccia azzurra).

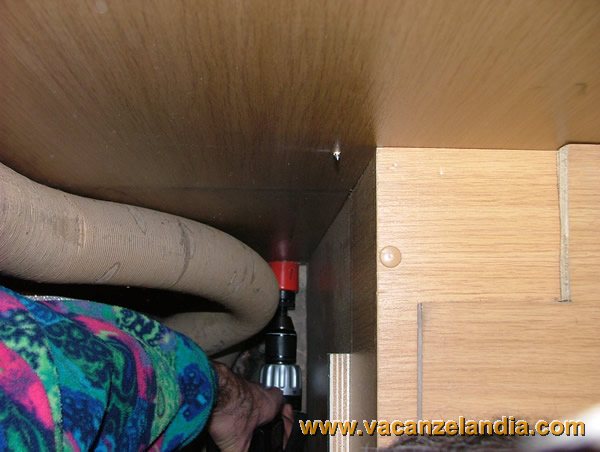

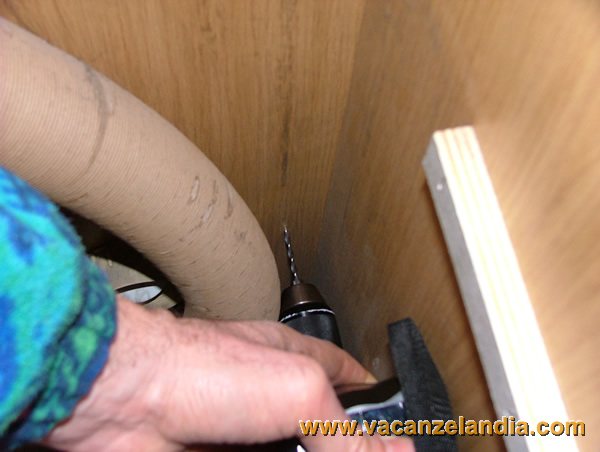

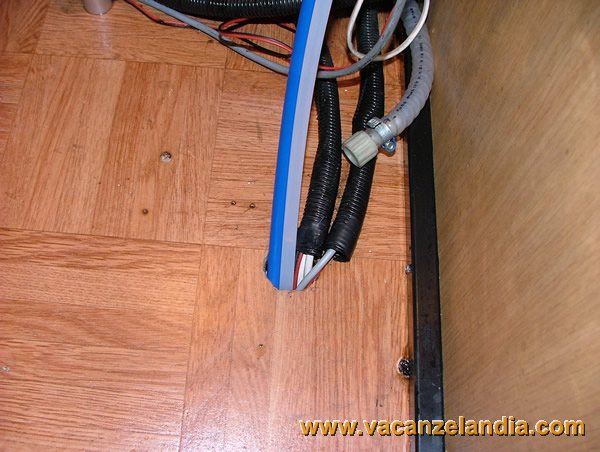

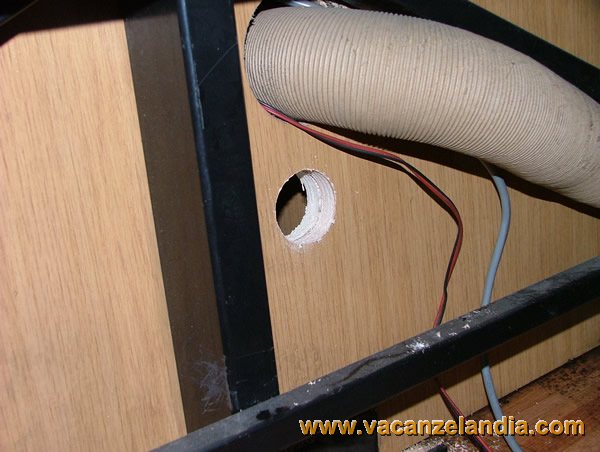

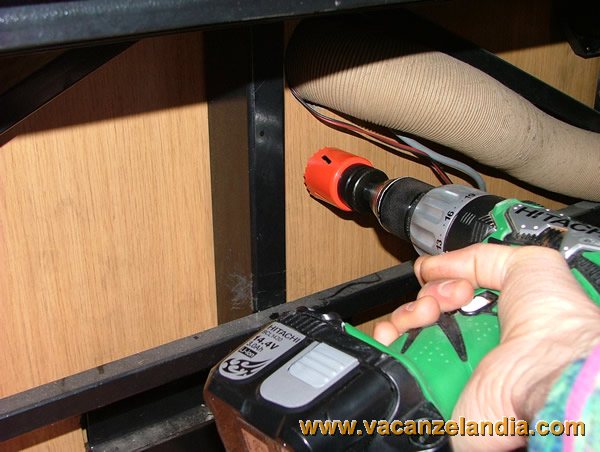

Realizzazione del foro di passaggio dei tubi dalla cassapanca del boiler al vano stufa.

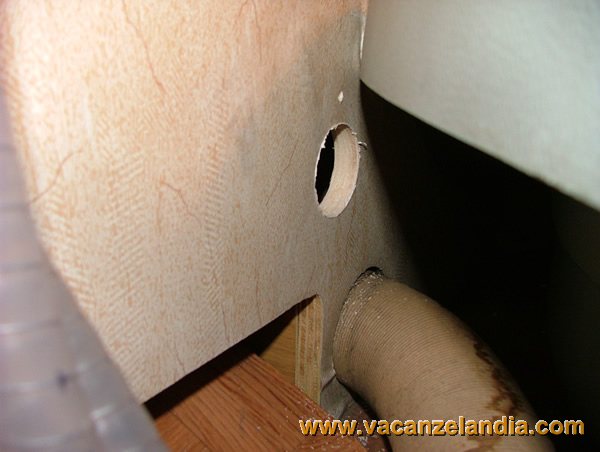

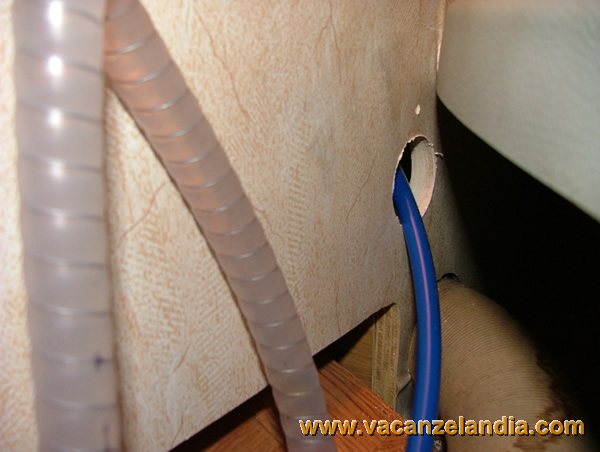

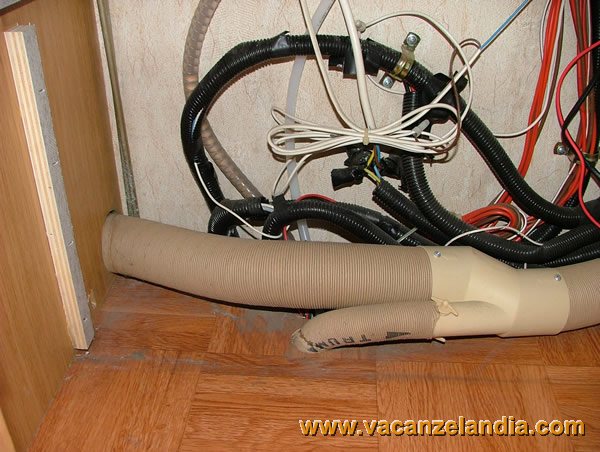

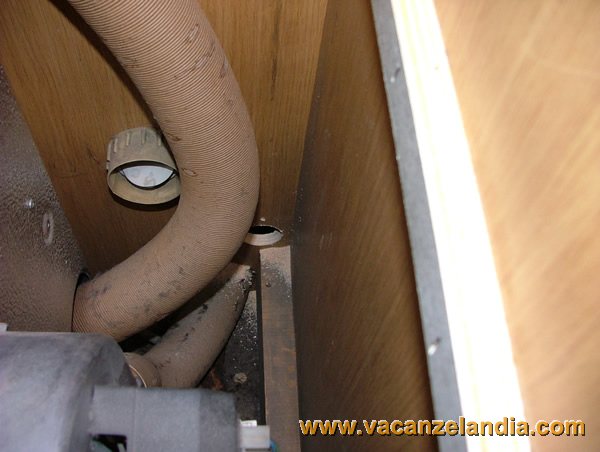

Realizzazione del foro di passaggio dei tubi tra il vano stufa e la toilette.

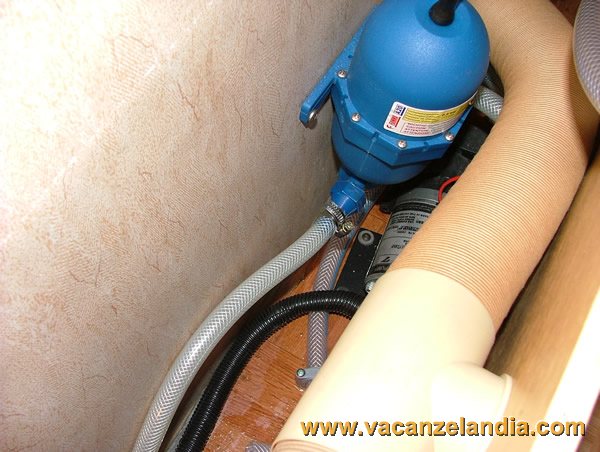

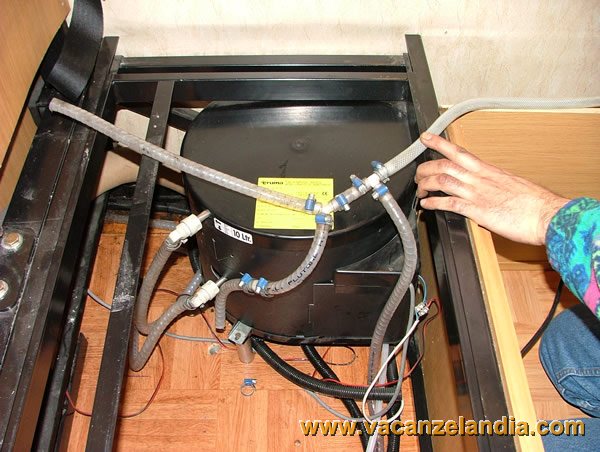

Smontaggio del tubo in uscita dal vaso d'espansione (o dalla pompa se non avete il vaso d'espansione).
Taglio dei tubi che vanno in toilette.

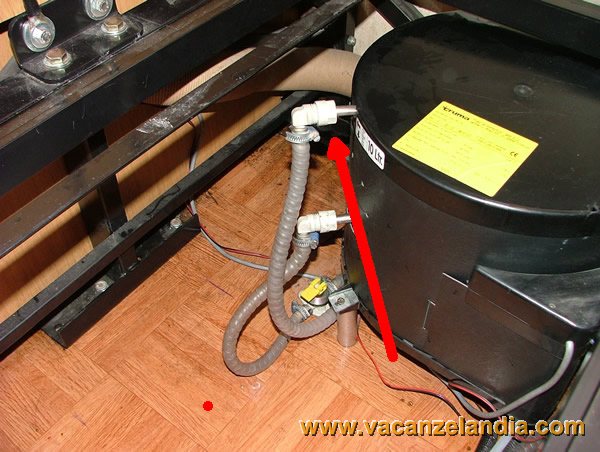

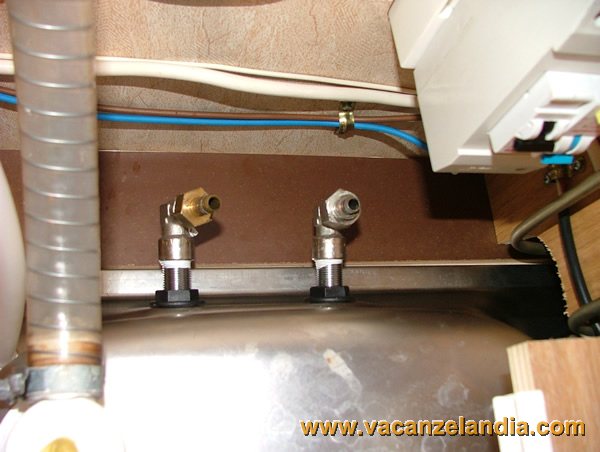

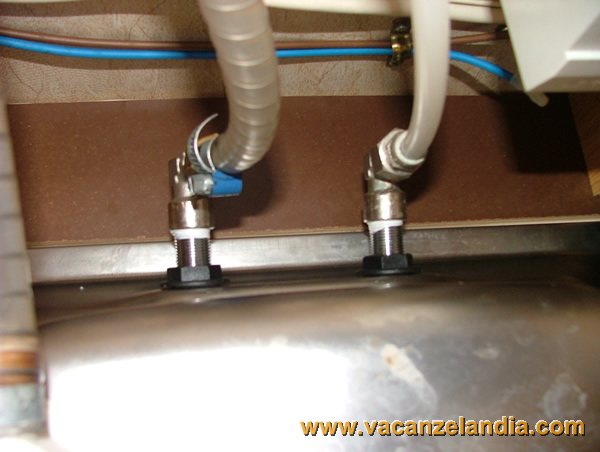

Smontaggio della valvola di scarico del boiler e smontaggio del tubo in entrata alla valvola.

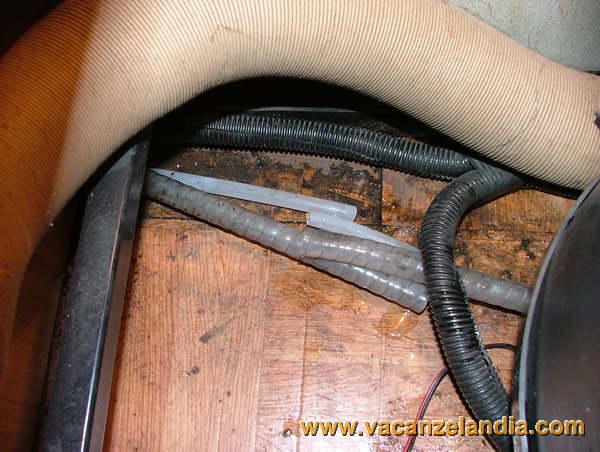

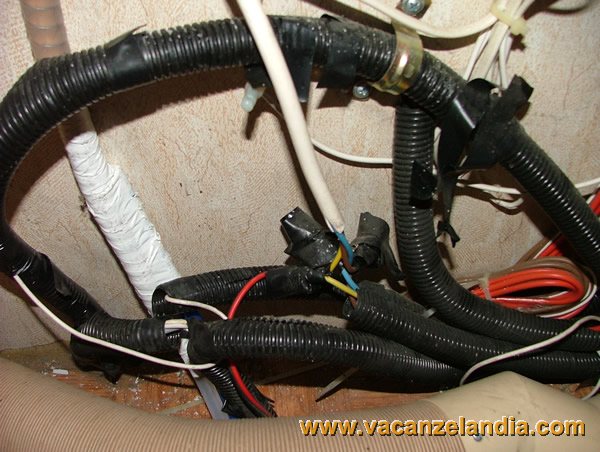

Estrazione del ramo di tubi appena isolati.

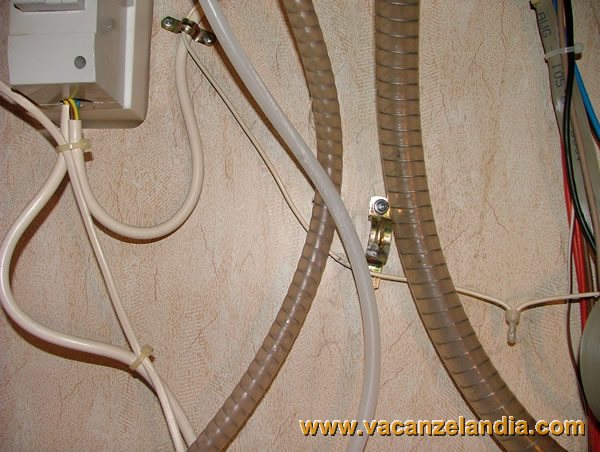

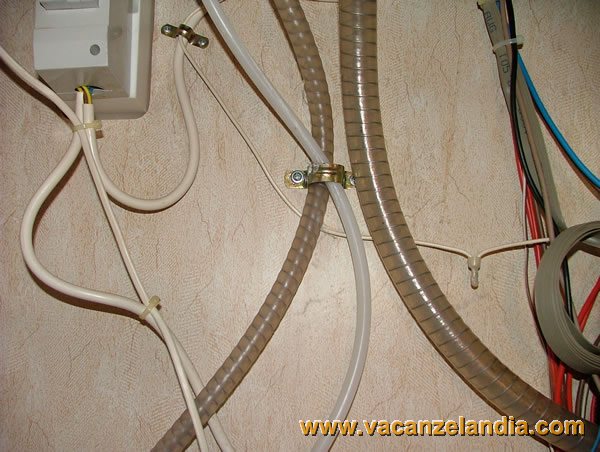

Sbloccaggio dei tubi che vanno al lavello della cucina.

Smontaggio dei tubi dal miscelatore del lavello della cucina.

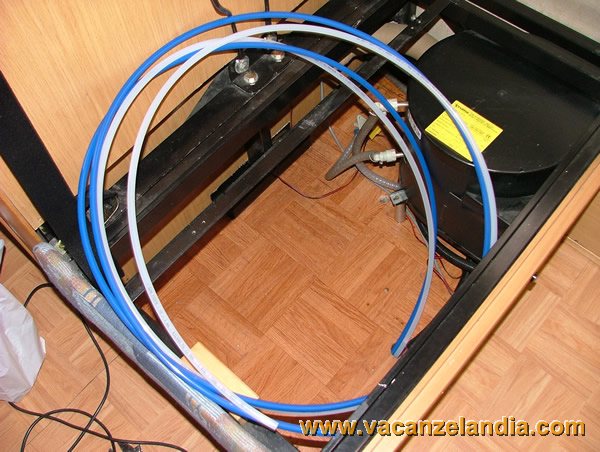

Collegamento dei nuovi tubi a quelli vecchi, con nastro isolante.
Passaggio dei nuovi tubi verso il lavello della cucina, attraverso l'intercapedine nel pavimento, tirando i vecchi tubi.
N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento al miscelatore.

N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento ai distributori.

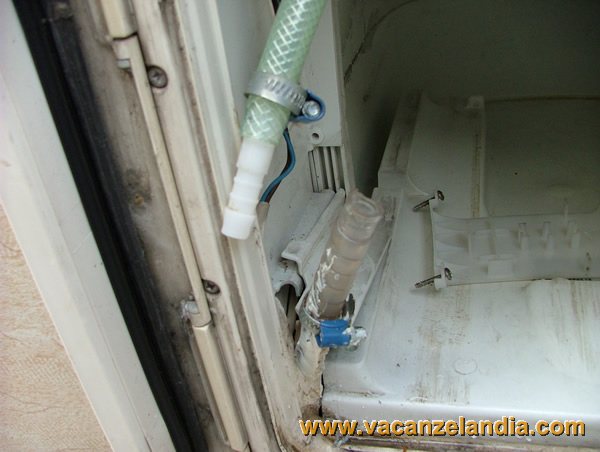

Sbloccaggio del tubo del WC Thetford.

Collegamento del nuovo tubo a quello vecchio, con nastro isolante.

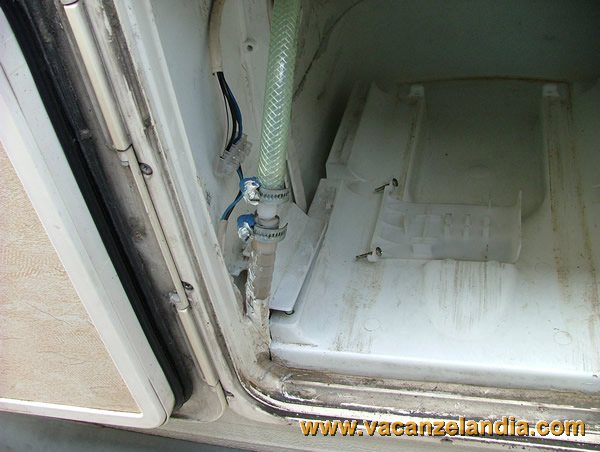

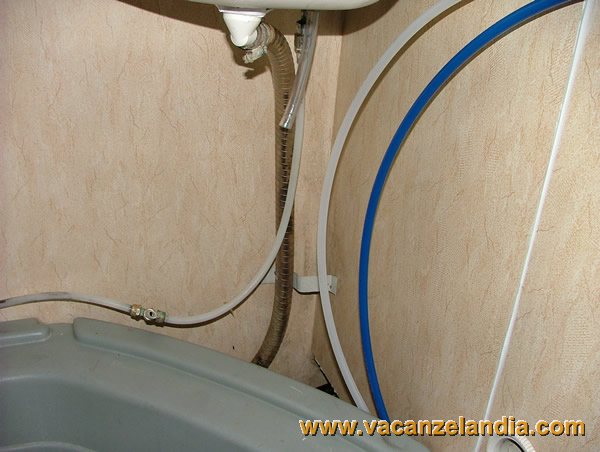

Passaggio del nuovo tubo verso la toilette, tirando il vecchio tubo.

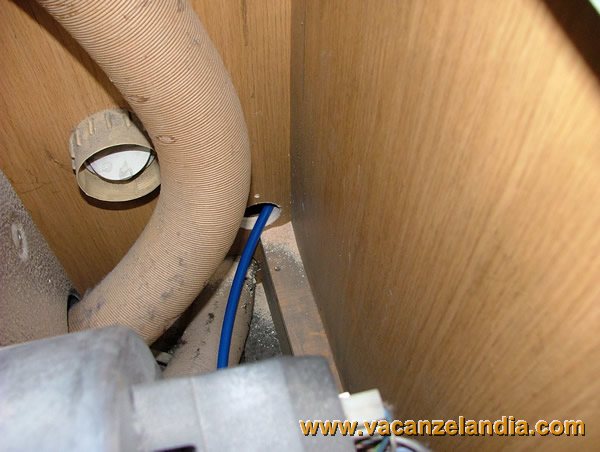

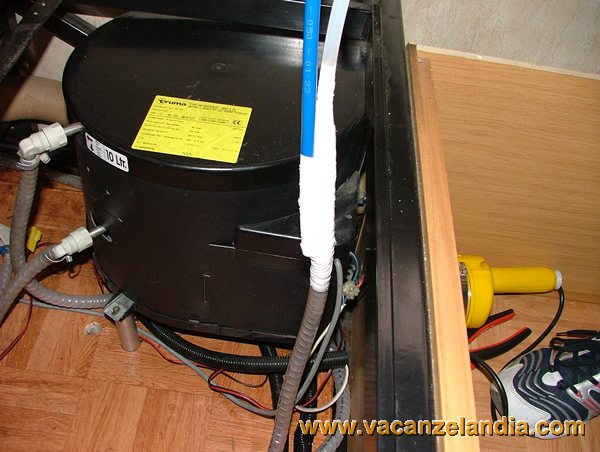

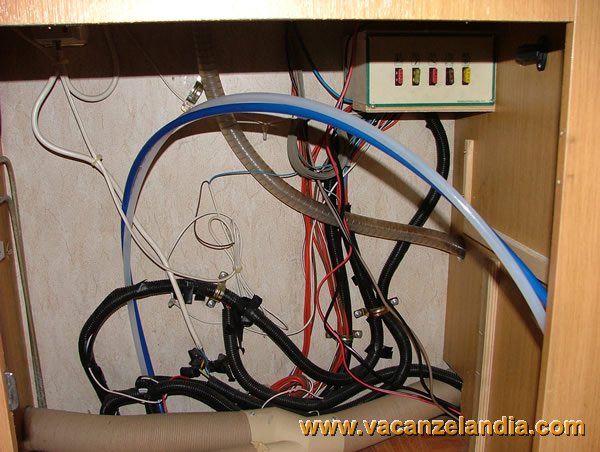

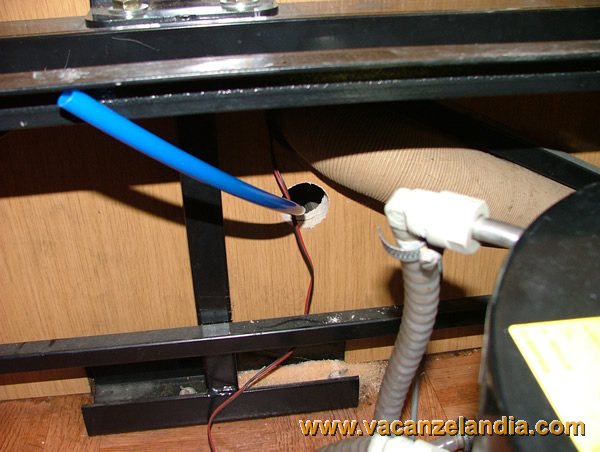

Passaggio del nuovo tubo verso la cassapanca del boiler, attraverso il vano stufa, utilizzando i nuovi fori di passaggio.

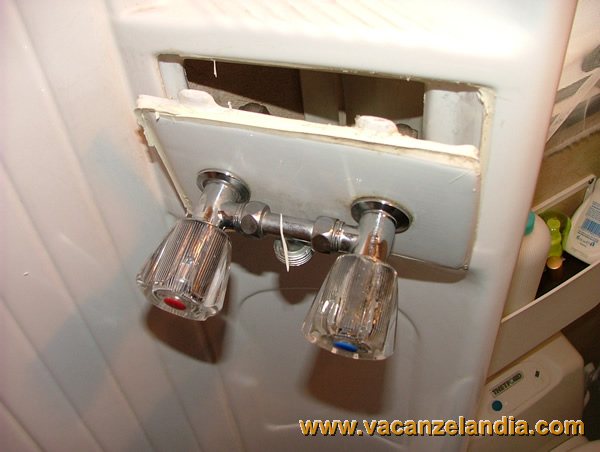

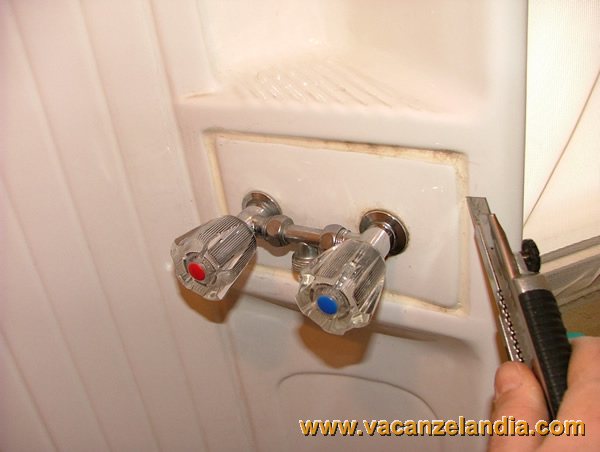

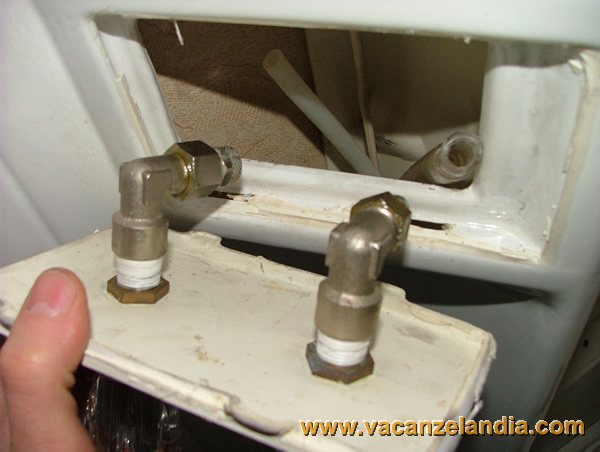

Smontaggio del miscelatore della doccia.

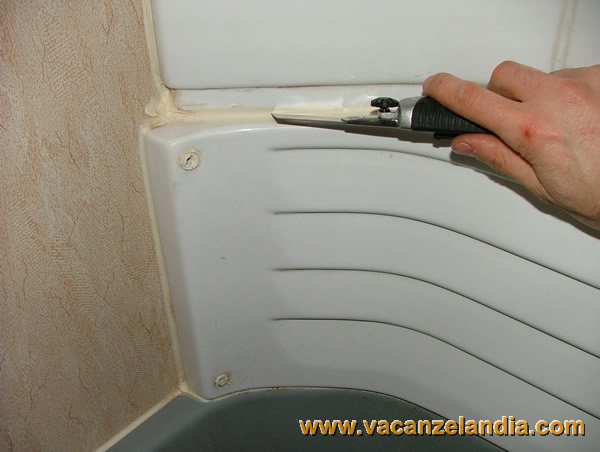

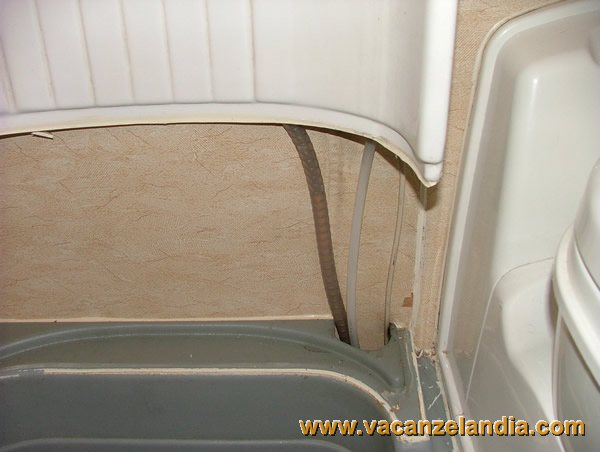

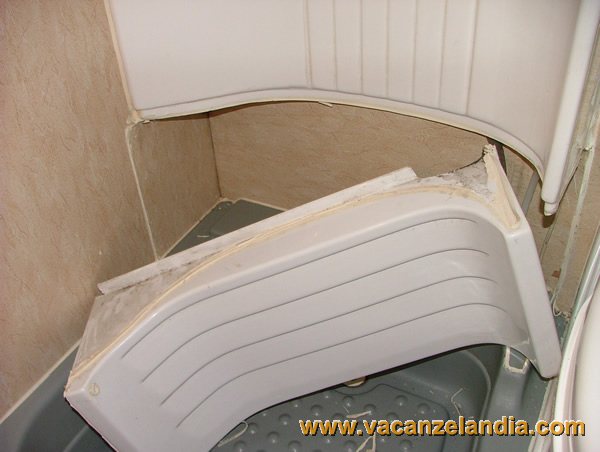

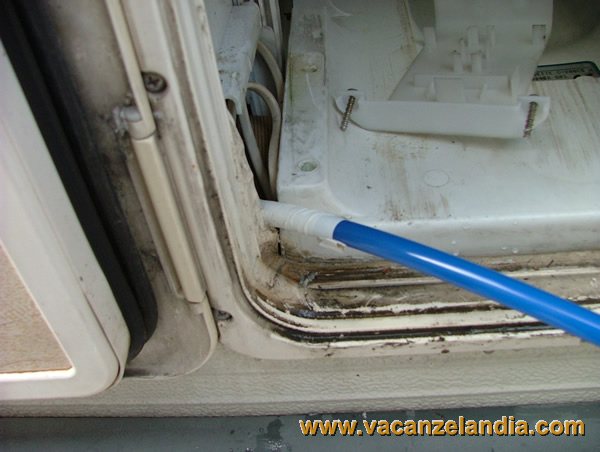

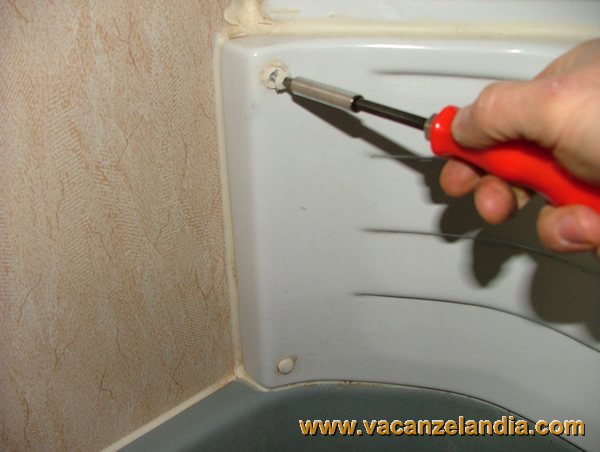

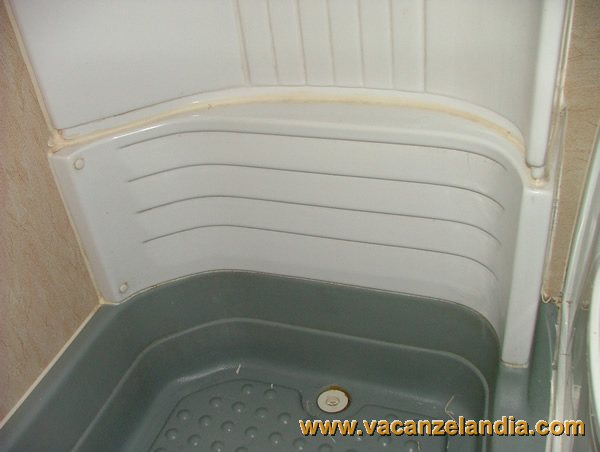

Smontaggio della copertura inferiore del vano doccia.

Collegamento dei nuovi tubi a quelli vecchi, con nastro isolante.

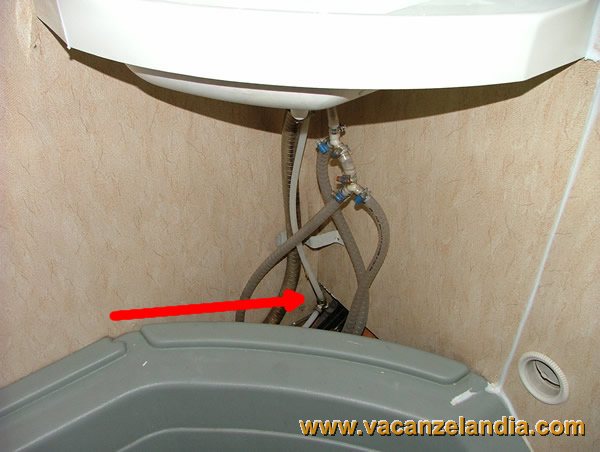

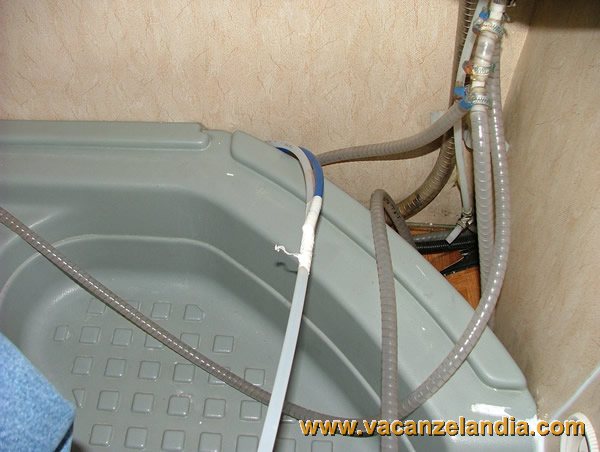

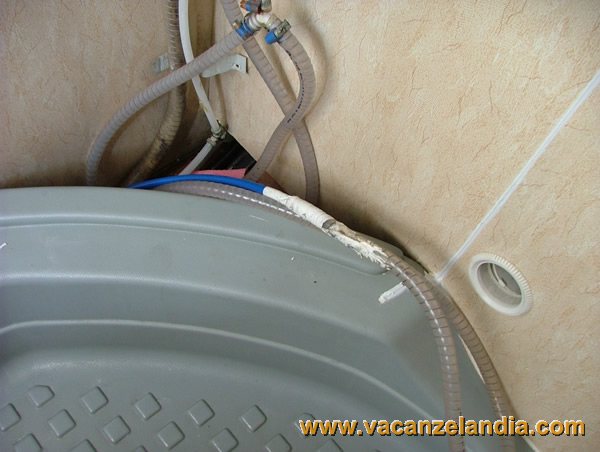

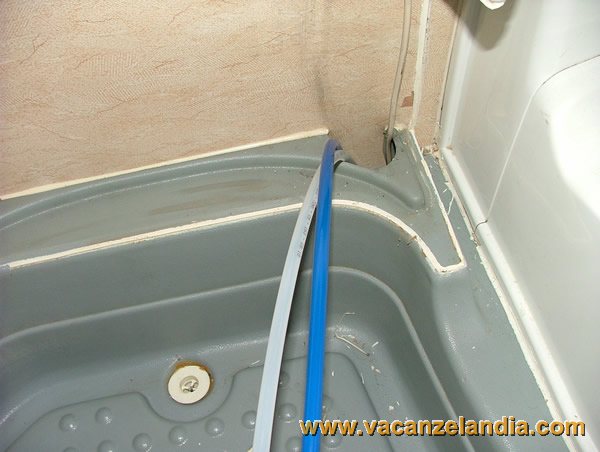

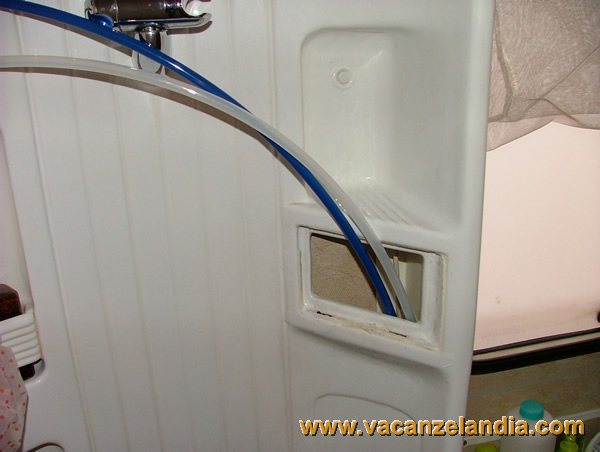

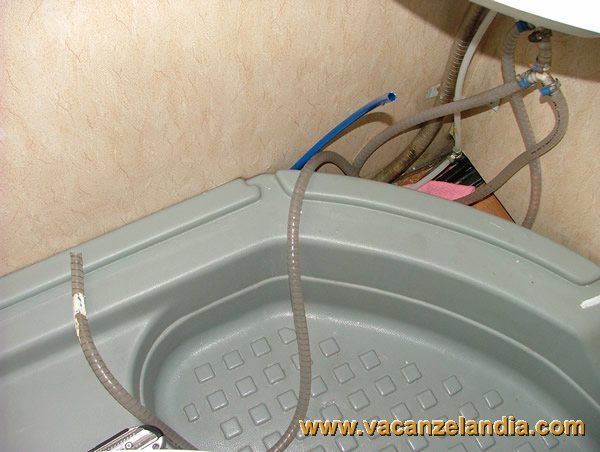

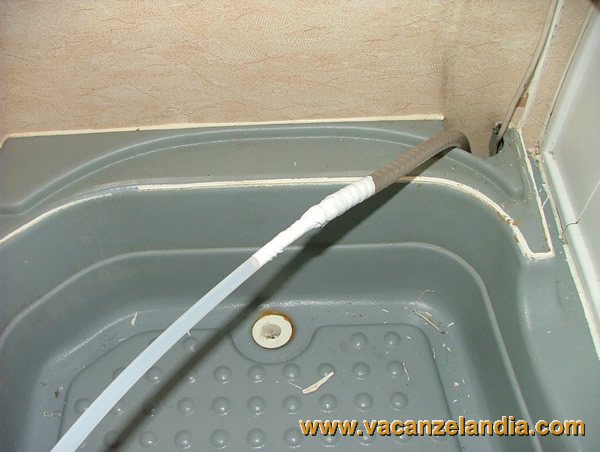

Passaggio dei nuovi tubi sotto il piatto doccia, fino al lavandino, tirando i vecchi tubi.

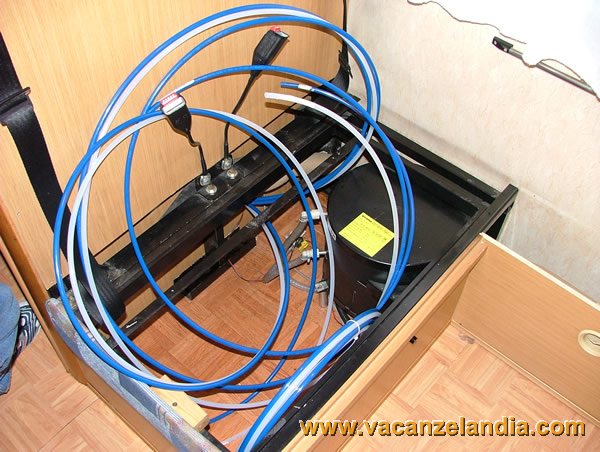

Passaggio dei nuovi tubi verso la cassapanca del boiler, attraverso il vano stufa, utilizzando i nuovi fori di passaggio.
N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento al miscelatore.
N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento ai distributori.

Passaggio dei nuovi tubi verso il lavandino del bagno, attraverso il vano stufa, utilizzando i nuovi fori di passaggio.
N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento al miscelatore.
N.B.: lasciare gli spezzoni di una lunghezza abbondante, necessaria per il successivo collegamento ai distributori.
